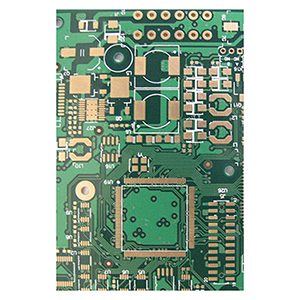

introduktion till tillverkningsprocesser för kretskort

Tillverkningsprocessen för tryckta kretskort är att omvandla de konstruerade kretsdiagrammen till faktiska kort genom en serie steg, vilket gör det bekvämt för installation och anslutning av elektroniska komponenter.

Utskrift av kretskortsmönster

Skriv ut den färdiga kretskortslayouten på transferpapper. Se till att den glansiga sidan av transferpapperet är vänd uppåt under utskriften. Det rekommenderas i allmänhet att skriva ut flera kopior på ett enda ark så att du kan välja den med bäst kvalitet för senare användning.

Skärning av kopparpläterat kort

Med kopparpläterad platta avses ett kretskortsmaterial med kopparfolie på båda sidor. Skär det kopparpläterade kortet till önskad storlek enligt kretskortets faktiska behov och undvik materialavfall så mycket som möjligt.

Förbehandling av kopparpläterat kretskort

Använd fint sandpapper för att noggrant avlägsna oxidskiktet från ytan på det kopparpläterade kortet. Det behandlade kortet ska vara blankt och fritt från tydliga fläckar, vilket hjälper tonern att fästa ordentligt på kopparytan under överföringen.

Överföring av kretskortsmönster

Klipp ut kretskortsmönstret till lämplig storlek och placera sidan med mönstret tätt mot det förberedda kopparpläterade kortet. Rikta in dem och placera det kopparpläterade kortet i en värmeöverföringsmaskin som förvärmts till 160-200°C. Vanligtvis räcker det med 2-3 överföringar för att mönstret ska fästa ordentligt. Var försiktig så att du inte bränner dig under arbetets gång.

Reparation och etsning av kretskortet

Efter överföringen kontrollerar du att mönstret är komplett. Använd en svart oljebaserad penna för att komplettera eventuella saknade delar. Placera sedan kretskortet i en etslösning, som vanligtvis görs genom att blanda koncentrerad saltsyra, väteperoxid och vatten i förhållandet 1:2:3. Tillsätt alltid vatten först, sedan de andra kemikalierna, och se till att undvika kontakt med hud eller kläder. Ta bort kretskortet och tvätta det noggrant med vatten när den exponerade kopparn är helt bortetsad.

Borrning av kretskortet

För att installera elektroniska komponenter ska du borra hål på lämpliga ställen på kretskortet. Välj storlek på borrkronan efter tjockleken på komponentkablarna. Säkra kretskortet och håll en måttlig borrhastighet för att säkerställa kvaliteten.

Ytbehandling av kretskortet

Efter borrning, använd fint sandpapper för att ta bort toner (eller pulver) från kortet och tvätta det sedan noggrant med vatten. När det är torrt applicerar du kolofoniumlösning jämnt på sidan med kretsen för att förbättra lödkvaliteten. En varmluftspistol kan användas för att hjälpa kolofoniumet att stelna på 2-3 minuter.

Layoutdesign och val av layout

• Enkelsidig kretskort:Lämplig för billiga och enkla kretsdesigner. Jumperkablar kan användas vid behov. Om det behövs för många bygelkablar bör du överväga att använda ett dubbelsidigt kort.
• Dubbelsidigt kort:Dubbelsidiga kretskort kan tillverkas med eller utan PTH (pläterade genomgående hål). PTH är dyrare och används när kretsarna är komplexa eller täta. Försök att minimera spåren på komponentsidan och använd PTH-hålen främst för elektriska anslutningar, inte för montering av komponenter. Minska antalet hål för att spara kostnader och öka tillförlitligheten.
• Förhållandet mellan komponentyta och kretskortsyta:När du väljer mellan enkel- eller dubbelsidiga kretskort bör du ta hänsyn till förhållandet mellan komponentytan (C) och den totala kortytan (S) för korrekt layout och montering. ”US” avser vanligtvis ytan på ena sidan av kortet. Se konstruktionshandböckerna för typiska S:C-förhållanden.

Säkerhetsåtgärder

Under hela processen förekommer höga temperaturer, starka frätande kemikalier och maskindrift, så vidta alltid skyddsåtgärder för att garantera säkerheten.
