PCB av nedsänkningstenn

doppning av tenn PCB för lödbarhet och oxidationsskydd

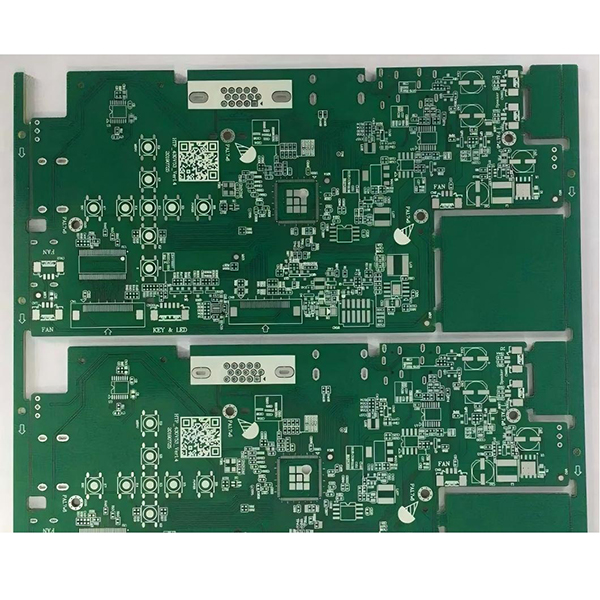

Kemiskt förtennade kretskort är kretskort belagda med ett lager tenn som deponerats kemiskt. De primära funktionerna är oxidationsskydd och förbättrad lödbarhet, vilket gör dem till en vanlig miljövänlig ytbehandlingsmetod.

Beskrivning

Elektrolös förtenning för mönsterkort

Elektrolös förtenning, fullt känd som kemisk förtenning (ofta kallad Electroless Tin PCB eller Immersion Tin PCB), är en allmänt använd ytbehandlingsprocess för kretskort (PCB).

Dess primära syfte är att genom en kemisk reaktion deponera ett jämnt lager av rent tenn (Sn) på mönsterkortets kopparyta. Detta skyddar kopparskiktet från oxidation och förbättrar lödbarheten.

Viktiga egenskaper

  • Utmärkt lödbarhet:Den släta, plana ytan på det elektrolösa tennskiktet är idealisk för SMT- och fine-pitch-lödning av komponenter.
  • Miljövänlig &amp. Blyfri:Uppfyller RoHS-miljöstandarder, fria från bly och skadliga tungmetallrester.
  • Förebyggande av oxidation:Tennskiktet isolerar effektivt koppar från luft och förhindrar oxidation.
  • Enkel process &amp. Låg kostnad:Erbjuder lägre kostnader jämfört med avancerade behandlingar som elektrolytisk guldimpregnering (ENIG).

Användningsområden

Används främst inom allmän konsumentelektronik, standardkommunikationskort, styrkort för hushållsapparater och andra applikationer där extrem tillförlitlighet inte krävs.
