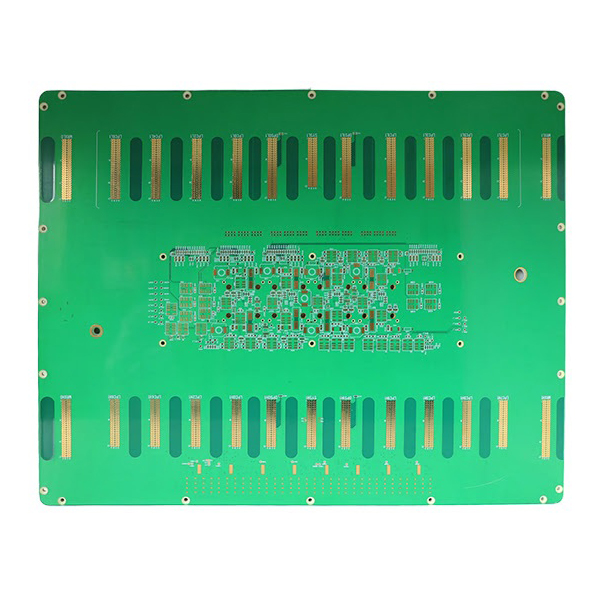

24 lager ATE-test PCB-tillverkning för halvledartestning

24 lager ATE-testkort PCB-tillverkning

24-lagers ATE-testkort PCB-tillverkning använder avancerat Shengyi S1000-2M-substrat och en tjock guldpläteringsprocess, med en minsta via-diameter på 0,4 mm, som uppfyller behoven för högdensitet, höghastighets signalöverföring och gör den idealisk för krävande testmiljöer för halvledare.

Huvudfunktioner i 24-lagers ATE Test Board PCB-tillverkning

• Ultra-multilayer struktur:Med 24 ledande lager uppnår kortet komplexa kretsförbindelser och effektiv signalisolering genom stapling av flera lager, vilket säkerställer signalintegritet och elektromagnetisk kompatibilitet.
• Avancerad HDI-teknik:Stödjer tekniker för sammankoppling med hög densitet via nedgrävda och blinda ledningar, vilket förbättrar ledningsdensiteten och tillförlitligheten hos mönsterkortet.
• Avancerade material och tjock guldprocess:Använder Shengyi S1000-2M-substrat och ytbehandling med tjockt guld, vilket ger utmärkt ledningsförmåga, slitstyrka och korrosionsbeständighet för upprepade långtidstester.
• Tillverkning med hög precision:Minsta via diameter är 0,4 mm, lämplig för finhöjd, högprecisionsmontering, som uppfyller kraven för nästa generations IC-testning.
• Stark stabilitet och tillförlitlighet:Speciellt utformad för högintensiva testmiljöer med lång varaktighet, vilket säkerställer noggrannheten i testdata och långsiktig stabil drift av kortet.

Huvudsakliga tillämpningar

• Används i testsystem för halvledare, t.ex. automatiserad testutrustning (ATE) för IC, chiptesthanterare, probekort och testuttag.
• Lämplig för testscenarier med hög efterfrågan, t.ex. IC-funktionstestning, prestandautvärdering och åldringstestning.
• Används i stor utsträckning inom forskning och utveckling av halvledare, avancerade förpacknings- och testlinjer och kvalitetskontroll av massproduktion, där hög frekvens, hög hastighet, hög precision och hög tillförlitlighet krävs.
