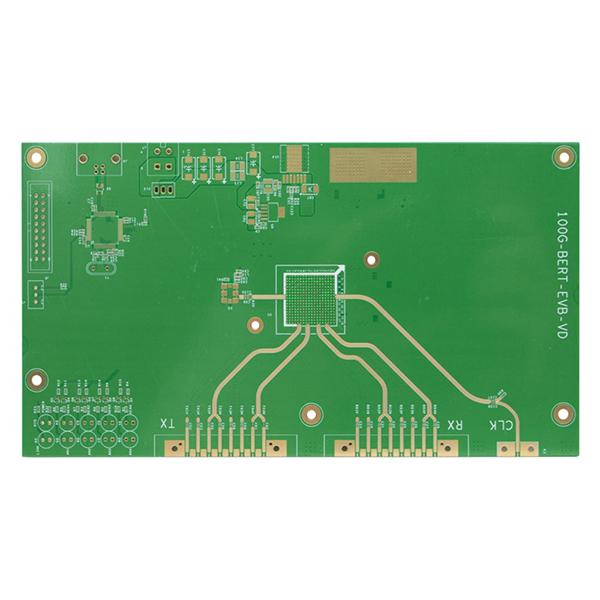

Tillverkning av mönsterkort för 5G-signaltest med RO4350B+TU768-process

Kretskort för 5G-signaltest kan uppnå en minsta håldiameter på 0,2 mm och linjebredd / avstånd på upp till 100 μm, vilket effektivt uppfyller de strikta kraven på hög precision och hög tillförlitlighet vid 5G-signaltestning. Dessa kretskort används ofta i avancerade elektroniska testfält som 5G-signaltestning.

Huvudfunktioner för tillverkning av 5G Signal Test PCB

• Använder RO4350B+TU768 högpresterande substrat för att säkerställa utmärkta högfrekvensegenskaper och signalöverföringskvalitet.
• Hybridpressningsprocessen förbättrar kortets övergripande prestanda, lämplig för flerskikts- och komplexa strukturdesigner.
• Mekanisk borrningsteknik möjliggör högprecisionshål så små som 0,2 mm, vilket uppfyller behoven för montering med hög densitet.
• Ytbehandlingen sker med ENIG-processen (Electroless Nickel Immersion Gold), vilket förbättrar lödningens tillförlitlighet och oxidationsbeständigheten samt förlänger produktens livslängd.
• Linjebredd och avstånd så fina som 100 μm stöder kretsdesign med hög precision och säkerställer integriteten hos 5G-högfrekventa signaler.
• Utmärkt dimensionell stabilitet och mekanisk hållfasthet säkerställer stabil drift av kortet i olika testmiljöer.
• Anpassningsbart antal lager, storlek och relaterade parametrar enligt kundens krav, som uppfyller diversifierade testapplikationer.

Huvudsakliga tillämpningar

• Huvudkontrollkort och relaterade funktionella moduler för 5G-signaltestutrustning.
• Högfrekventa, höghastighetsinstrument och system för signaltestning.
• Olika testplattformar för trådlös kommunikation och testmoduler för antenner.
• Test- och verifieringskretskort för kommunikationsbasstationer och nätverksterminaler.
• Andra elektroniska testfält med strikta krav på hög frekvens, hög precision och hög tillförlitlighet.
