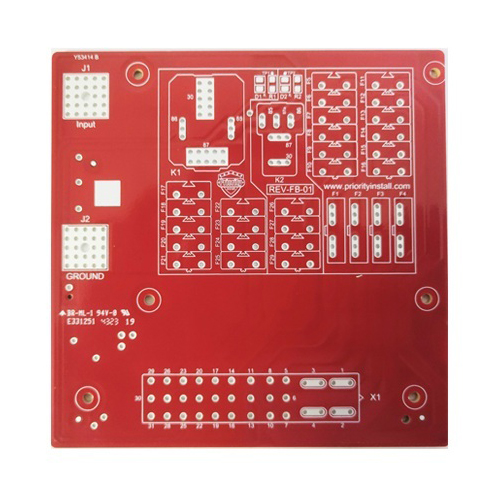

8-lagers kretskort PCB för avancerad elektronik

Åtta lager tryckt kretskort (8-lagers PCB) Översikt

Åtta-lagers kretskort (8-lagers PCB) är en vanlig struktur bland flerlagers kretskort, bestående av åtta lager av ledande kopparfolie växelvis laminerade med isolerande material. Genom att stapla flera signalskikt, effektskikt och jordskikt ger ett 8-lagers kretskort gott om routingutrymme och överlägsen elektrisk prestanda för komplexa, höghastighets- och högdensitetskretsdesign.

Huvudegenskaper hos 8-lagers tryckta kretskort

• Lagerstruktur:Totalt åtta lager, vanligtvis inklusive flera uppsättningar signal-, ström- och jordlager, med flexibel lagerdesign.
• Signalintegritet:Stöder höghastighets signalöverföring, minskar överhörning och brusstörningar avsevärt och förbättrar signalintegriteten.
• Elektromagnetisk kompatibilitet:Kombinationen av flera jord- och strömlager förbättrar avsevärt den elektromagnetiska kompatibiliteten (EMC) och undertrycker effektivt elektromagnetiska störningar.
• Hög ledningsdensitet:Möjliggör högre ledningsdensitet, vilket uppfyller kraven på miniatyrisering och hög integration av komplexa kretsar.
• Tillverkningssvårigheter:Processen är komplex, vilket kräver högre standarder för design och produktionsutrustning, och kostnaden är högre än för PCB med lägre lager.

Tillämpningar av 8-lagers PCB

• Används i avancerade servrar, datacenter och andra scenarier med extremt höga krav på signalintegritet och stabilitet.
• Används i stor utsträckning i kommunikationsutrustning, höghastighetsroutrar, switchar och andra produkter som kräver flerkanalig och höghastighetsöverföring.
• Lämplig för industriell automation, medicinsk elektronik, flyg och rymd och andra elektroniska enheter med hög tillförlitlighet och höga prestanda.
• Används ofta i HDI-design (High Density Interconnect), i kombination med begravda vior, blinda vior och andra via-strukturer, för att öka designflexibiliteten.
