Backdrilling för borttagning av överflödiga kopparpelare från PCB-vias

Backdrilling är en process som avlägsnar överflödiga kopparpelare i vior i flerskikts-kretskort. Den används ofta i höghastighets- och högfrekvensdesign av elektroniska produkter för att förbättra signalkvaliteten och prestandan på kretskortsnivå.

Beskrivning
Bakborrning i kretskortär en tillverkningsprocess som används för flerskiktskretskort. Dess primära syfte är att avlägsna överflödig koppar inom vias i höghastighetssignalspår, vilket förbättrar signalintegriteten och minskar signalöverhörning och reflektioner.

Definition av bakåtborrning

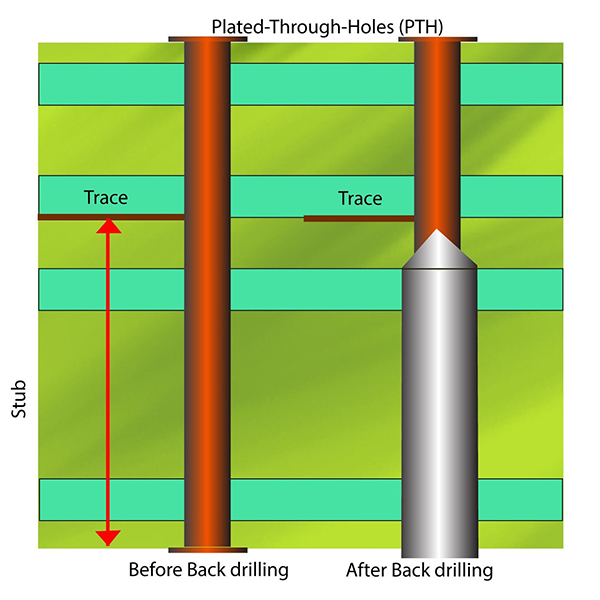

Under mönsterkortstillverkningen används mekanisk borrteknik för att borra från ena sidan av mönsterkortet och avlägsna oönskad ledande koppar mellan vissa lager i vian. Denna process behåller endast den koppar som behövs för anslutningen. Den eliminerar effektivt blinda kopparpelare, vilket förhindrar signalreflektion och signalförlust under höghastighetsöverföring.

Typiska tillämpningar av bakåtborrning

  1. Höghastighets- och högupplösta signalöverföringar, t.ex. i servrar, switchar och datakommunikationsfält.
  2. Flerlagerkort, vanligtvis 8 lager eller mer, med ökande förekomst vid högre lagerantal.
  3. Höghastighets PCB-design som kräver förbättrad signalintegritet och EMI-prestanda.

Principen för bakåtborrning

  1. På flerlagers kretskort är det vanligt att vior förbinder olika lager. Men när signaler bara behöver överföras mellan specifika lager blir de återstående delarna av vian överflödiga kopparpelare.
  2. Dessa redundanta kopparpelare orsakar signalreflektioner och överhörning, vilket försämrar kvaliteten på höghastighetssignaler.
  3. Backdrilling avlägsnar överflödig koppar och behåller endast de nödvändiga anslutningssegmenten för att förbättra signalintegriteten.

Processegenskaper för bakåtborrning

  1. Hål för bakåtborrning är vanligtvis något större i diameter än den ursprungliga viaen.
  2. Borrdjupet är strikt kontrollerat för att förhindra inträngning i nödvändiga anslutningslager.
  3. Backdrilling används i allmänhet endast på kritiska ställen för höghastighetssignaler.

Fördelar med bakåtborrning

  1. Signifikant minskning av signalreflektioner och överhörning.
  2. Förbättrar signalintegriteten och överföringshastigheten.
  3. Uppfyller kraven på kretsdesign för högre frekvenser.
