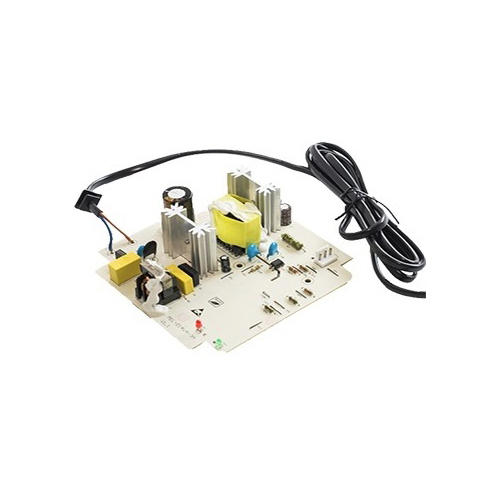

Tillverkningsprocessen för laddarens huvudkort PCB antar högkvalitativa substrat och avancerad teknik, vilket garanterar utmärkt ledningsförmåga, värmebeständighet och anti-interferensförmåga.
Huvudfunktioner för tillverkning och tillverkning av PCB för laddningshuvudkort
- Konvertering med hög effektivitet:Optimerad ström- och spänningskontroll förbättrar laddningseffektiviteten.
- Stark stabilitet:Stödjer långsiktig stabil drift och förlänger laddarens livslängd.
- Hög säkerhet:Integrerade skyddskretsar för överspänning, överström och kortslutning.
- Precisionshantverk:Använder högkvalitativa PCB-material för att uppfylla olika effekt- och strukturbehov.
- Energibesparande och miljövänlig:Uppfyller miljöstandarder och minskar energiförbrukningen.
Huvudsakliga tillämpningar
- Används ofta i laddare för konsumentelektronik, t.ex. för mobiltelefoner, surfplattor och bärbara datorer.
- Lämplig för professionella laddare för elverktyg, medicintekniska produkter m.m.
- Stödjer smarta laddningssystem och lösningar för snabbladdning med flera portar.
