dubbelsidigt kretskort

dubbelsidigt kretskort för förbättrad mönsterkortsdesign

Ett dubbelsidigt kretskort är ett kort med kretsar på båda sidor, lämpligt för elektroniska produkter med högre funktionell komplexitet och begränsat utrymme. Det är en av de mest använda grundläggande kretskortstyperna i modern elektroniktillverkning.

Beskrivning

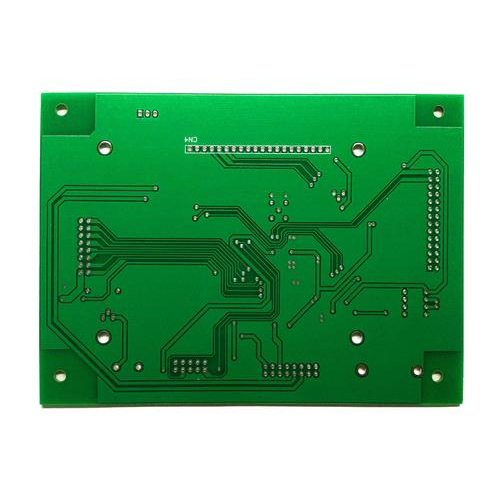

Dubbelsidigt kretskort (Double-Sided Printed Circuit Board)

Ett dubbelsidigt kretskort, med fullständigt namnDubbelsidigt tryckt kretskort (dubbelsidigt PCB)avser ett kretskort (Printed Circuit Board) med kretsar (kopparspår) utlagda på både det övre och det undre lagret. Dubbelsidiga PCB är en av de vanligaste PCB-typerna och används ofta i olika elektroniska produkter.

Huvudfunktioner i tvåskikts PCB:

  • Dubbelsidig ledning:Båda sidorna av kortet kan rymma komponenter och ledningar, vilket ökar layoutdensiteten och designflexibiliteten.
  • Via anslutningar:Vias borras genom brädet för att ansluta kretsar på båda sidor, vilket möjliggör mer komplexa kretsdesigner.
  • Måttlig kostnad och mogen teknik:Jämfört med enkelsidiga kort uppfyller dubbelsidiga kretskort behoven hos mer komplexa elektroniska produkter samtidigt som de kostar mindre än flerskiktskort.

Huvudsakliga tillämpningar av dubbelsidig styrelse:

  • Hushållsapparater.
  • Industriell kontroll.
  • Instrument och mätare.
  • Kommunikationsutrustning.
  • Fordonselektronik etc.
