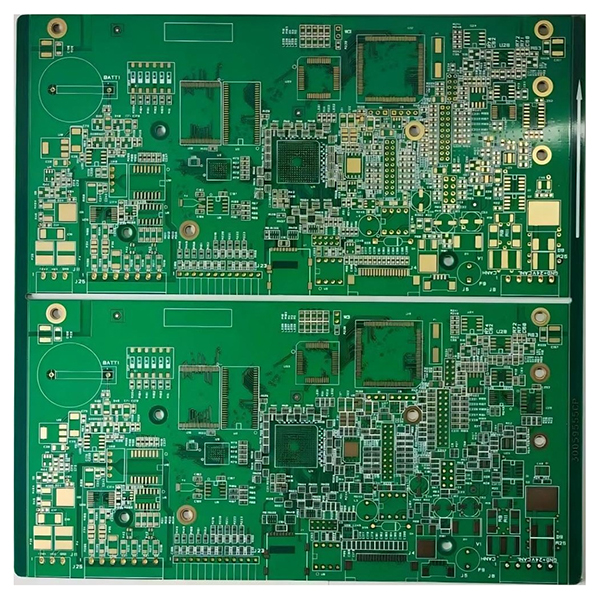

ENIG KRETSKORT

ENIG PCB använder teknik för kemisk nickel- och guldplätering

Kemiska nickel-guldpläterade mönsterkort innebär att ett nickelskikt följt av ett guldskikt deponeras på mönsterkortets yta genom kemiska processer. Detta förbättrar mönsterkortets hållbarhet, lödbarhet och tillförlitlighet.

Beskrivning

Översikt över guldpläterade kretskort med kemisk nickel

Chemical Nickel Gold Plated Boards är en ytbehandlingsprocess som ofta används för kretskort (PCB) i avancerade elektroniska produkter. Processen innebär kemisk plätering av ett lager nickel (Ni) på kretskortets kopparyta, följt av deponering av ett tunt lager guld (Au) på nickelskiktet.

Viktiga egenskaper hos ENIG PCB

  • Utmärkt lödbarhet:Har en slät, plan yta som är lämplig för lödning av komponenter med fin pitch.
  • Stark oxidationsbeständighet:Guldskiktet skyddar underliggande nickel och koppar från oxidation och korrosion.
  • Överlägsen elektrisk prestanda:Lämplig för höghastighets- och högfrekvent signalöverföring.
  • Hög hållbarhet:Idealisk för gränssnitt som kräver frekvent insättning / borttagning, till exempel guldfingrar.

Användningsområden för tryckta kretskort i guld med elektrolös nickelimmersion

  • Moderkort och servrar för avancerade datorer.
  • Kommunikationsutrustning.
  • Högtillförlitlig elektronik som lagringsenheter och grafikkort.
  • Guldfingrar, BGA:er, kontakter och liknande komponenter.
