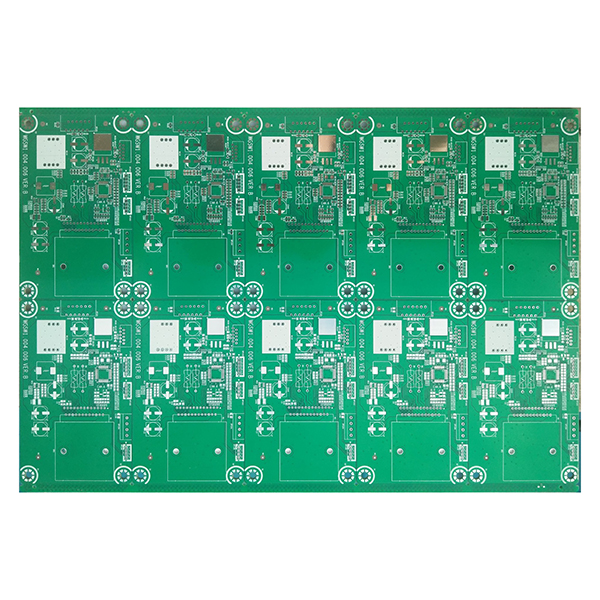

FR-4 glasfiber epoxilaminat

FR-4 glasfiber epoxilaminat för PCB-applikationer

FR-4 glasfiberskiva är ett flamskyddande PCB-substrat tillverkat av glasfiberduk som förstärkning, impregnerat med epoxiharts och laminerat med kopparfolie. FR-4 indikerar att materialet kan självslockna efter bränning, vilket ger utmärkt flamskydd och säkerhet.

Beskrivning

Översikt över FR-4 glasfiberskivor

FR-4 glasfiberskiva är ett högpresterande kretskortsubstrat (PCB) tillverkat av glasfiberduk som förstärkningsmaterial och epoxiharts som matris, med kopparfolie laminerad på ytan. ”FR” i FR-4 står för ”Flame Retardant” och ”4” är materialkvalitetskoden. De viktigaste egenskaperna är utmärkt mekanisk hållfasthet, dimensionsstabilitet, elektriska isoleringsegenskaper och flamskydd. FR-4 används ofta vid tillverkning av kretskort för olika elektroniska produkter och är ett av de mest använda och vanliga PCB-substraten idag.

Huvudstruktur

  1. Glasfiberbas:Använder höghållfast glasfiberduk för att säkerställa utmärkt mekanisk hållfasthet och dimensionell stabilitet.
  2. Epoxiharts:Glasfiberduken är impregnerad med högpresterande epoxiharts för att förbättra kortets värmebeständighet, isolering och övergripande stabilitet.
  3. Kopparfolie:Ytan är täckt med elektrolytisk kopparfolie med hög renhet, vilket gör det enkelt att etsa och bilda fina kretsmönster.

Huvudfunktioner i FR-4-kretskort

  • Utmärkt dimensionell stabilitet, låg värmeutvidgningskoefficient och inte lätt deformerad.
  • Överlägsna dielektriska egenskaper, lämpliga för högfrekvent och höghastighets signalöverföring.
  • Enastående värmebeständighet, lämplig för högtemperaturprocesser som återflödeslödning, och stöder långvarig drift vid höga temperaturer.
  • Hög mekanisk hållfasthet, slag- och böjhållfasthet, lämplig för tillverkning av flerskikts- och högdensitetskretskort.
  • Minimal hartsutstrykning vid höghastighetsborrning, vilket resulterar i släta hålväggar och god bearbetbarhet.
  • Starkt flamskydd, förblir säkert och tillförlitligt även vid höga temperaturer.
  • God fukt- och kemikaliebeständighet med lång livslängd.
  • Kärnfärgerna är huvudsakligen gula eller vita, vilket är bekvämt för produktidentifiering och kvalitetshantering.
  • Kompatibel med olika ytbehandlingsprocesser, såsom HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold) och OSP (Organic Solderability Preservative), som uppfyller olika monteringskrav.

Huvudapplikationer för FR-4 tryckta kretskort

  • Används ofta vid tillverkning av kretskort för mobiltelefoner, datorer, testutrustning, videobandspelare, hushållsapparater och andra elektroniska konsumentprodukter.
  • Används inom hög tillförlitlighet och högpresterande områden som militär utrustning, styrsystem, fordonselektronik, flyg- och rymdindustrin, medicinska instrument och industriell kontroll.
  • Det föredragna substratet för flerskikts-, högdensitets- och högfrekventa/höghastighetskretskort, lämpliga för kommunikation, nätverk, servrar och andra elektroniska enheter.
  • Lämpligt för elektroniska produkter som kräver värmebeständighet, fuktbeständighet, flamskydd och lång livslängd.

Vanliga specifikationer

  • Basens tjocklek: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.
  • Koppartjocklek: 18μm, 35μm, 70μm.
  • Kortens storlek: 1044 x 1245 mm.
  • Kärnans färg: gul, vit.
  • Ytbehandlingar: HASL, ENIG, OSP.
