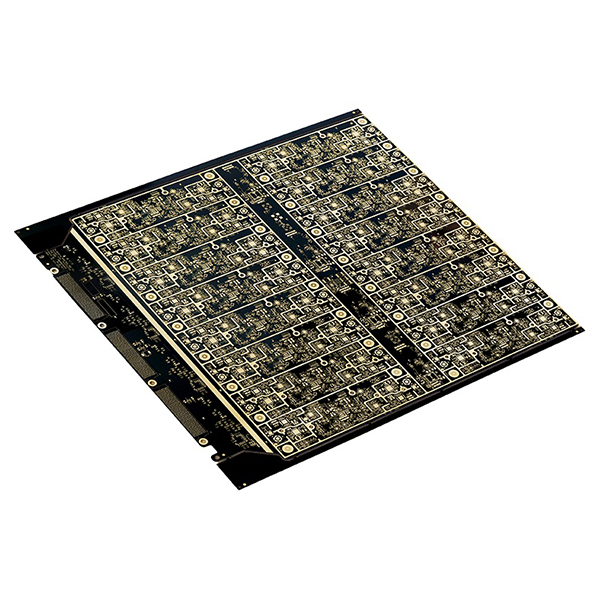

Kretskort för högfrekvent 5G aktiv antenn

Kretskort för högfrekvent aktiv 5G-antenn

Det högfrekventa 5G-aktiva antennkortet är speciellt utformat för nästa generations kommunikationsbasstationer och avancerade trådlösa enheter, som uppfyller de krävande kraven på höga datahastigheter, bred bandbredd och hög tillförlitlighet.

Beskrivning

Huvudfunktioner

  • Struktur med många lager:Använder en 22-lagers (22L) sammankopplingsstruktur med hög densitet för att stödja komplex RF-signalöverföring, vilket uppfyller de stränga kraven på signalintegritet och isolering i högfrekventa 5G-applikationer.
  • Högpresterande material:Använder Doosan DS-7409DV HVLP högfrekventa lågförlustmaterial för att säkerställa utmärkta dielektriska egenskaper och låg insättningsförlust i högfrekvensapplikationer.
  • Multipel lamineringsprocess:Använder en tvåstegslamineringsprocess för att avsevärt förbättra bindningsstyrkan mellan skikten och slutproduktens tillförlitlighet, vilket gör den lämplig för de komplexa processer som krävs av flerskiktskort.
  • Komplex design för backdrill:Har 11 backdrill-remsor för att optimera signalledningen, minska parasiteffekter och signalstörningar och förbättra signalintegriteten i hög hastighet.
  • VIPPO-teknik:Med VIPPO-teknik (Via In Pad Plated Over) för högre ledningsdensitet och överlägsen elektrisk prestanda, vilket stöder miniatyrisering och hög integration.
  • Inbäddade kopparblock:22 kopparblock är integrerade i kortet för att öka den lokala värmeavledningen och förbättra värmehanteringen för aktiva komponenter med hög effekt.
  • Kontroll av flera impedanser:Stödjer 10 olika impedansdesigner för både enkelriktad och differentierad signalöverföring, vilket tillgodoser olika behov av impedansmatchning för RF-enheter.
  • Avancerad teknik för via-fyllning:Utnyttjar elektropläterad via-fyllningsteknik med högt och lågt tryck för att förbättra kvaliteten på metallfyllningen i vior och uppnå högre elektrisk och mekanisk tillförlitlighet.

Huvudsakliga tillämpningar

  • Aktiva antenner för 5G-basstationer (AAU/AAU Massive MIMO).
  • Högfrekventa RF-moduler och transceivrar.
  • Antennmatriser med hög densitet i trådlösa kommunikationssystem.
  • Högeffekts RF front-end moduler.
  • Avancerad kommunikationsutrustning som kräver hög frekvens, låg förlust och överlägsen värmeavledning.
