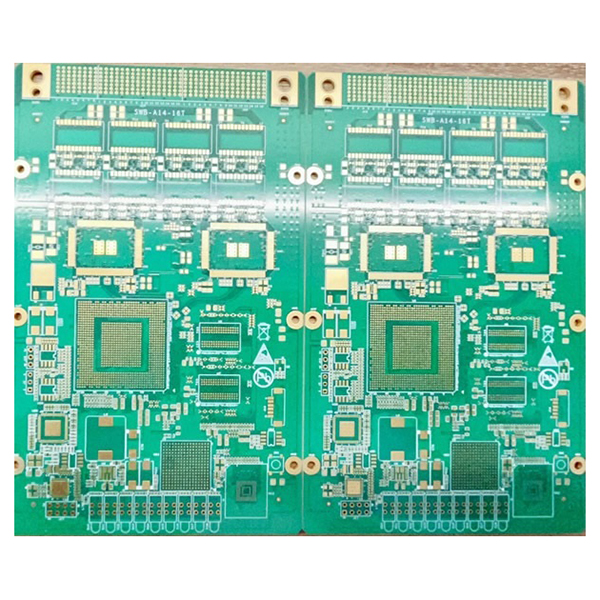

Höghastighets PCB

Höghastighets PCB-lösning för ultrasnabb dataöverföring

Höghastighetskorten är speciellt utformade för scenarier som kräver hög hastighet, stor bandbredd och hög tillförlitlighet och används ofta inom datakommunikation, cloud computing, servrar och avancerad elektronisk utrustning.

Beskrivning

Höghastighetskort (höghastighetskretskort, höghastighetskort)

High-Speed Board (High-Speed PCB, High-Speed Board) avser ett kretskort (PCB) som är speciellt konstruerat och tillverkat för höghastighets signalöverföring. Höghastighetskort är optimerade när det gäller struktur, material och processer för att säkerställa signalintegritet, elektromagnetisk kompatibilitet och tillförlitlighet i högfrekventa miljöer med stor bandbredd och höghastighetsdataöverföring.

Huvudsakliga egenskaper

  • Design med högt antal lager:Använder en 18-lagers sammankopplingsstruktur med hög densitet, som stöder komplex höghastighetssignalöverföring och multifunktionell integration för att möta avancerade elektroniska systemdesignbehov.
  • Kapacitet för ultrahögt bildförhållande:Med en färdig kartongtjocklek på 4,0 mm, en minsta håldiameter på 0,20 mm och ett bildförhållande på upp till 20:1 är den lämplig för applikationer som kräver hög tillförlitlighet och hög strömbelastning.
  • Premium-substrat:Använder Panasonic M6 högpresterande material, med låg förlust och utmärkta dielektriska egenskaper för att säkerställa stabil höghastighetssignalöverföring.
  • Exakt impedansreglering:Hög noggrannhet i karakteristisk impedansreglering, ±7,5% för ≤50Ω och ±5% för &gt.50Ω, vilket säkerställer höghastighetssignalintegritet och kompatibilitet med olika höghastighetsgränssnitt.
  • Avancerad backdrill-teknik:Dubbelsidig bakåtborrning med en stubblängd på mindre än 0,08 mm, vilket effektivt minskar signalöverhörning och reflektion och förbättrar signalintegriteten.
  • Harts pluggad via teknik:Används för att förbättra isoleringen och den mekaniska styrkan i viorna, vilket är lämpligt för högdensitetsrouting och BGA-förpackningar.
  • Ultrahöghastighetsöverföringskapacitet:Stöder dataöverföringshastigheter på upp till 64 Gbps, vilket tillgodoser framtida behov av höghastighetsanslutning och stor bandbredd.

Huvudsakliga tillämpningar

  • 5G-basstationer och höghastighetskommunikationsutrustning.
  • Höghastighetsswitchar och routrar för datacenter.
  • Moderkort till servrar och högpresterande lagringsenheter.
  • Höghastighets signalbehandlings- och testinstrument.
  • Avancerade nätverksenheter och elektroniska system med strikta krav på hög hastighet och hög tillförlitlighet.
