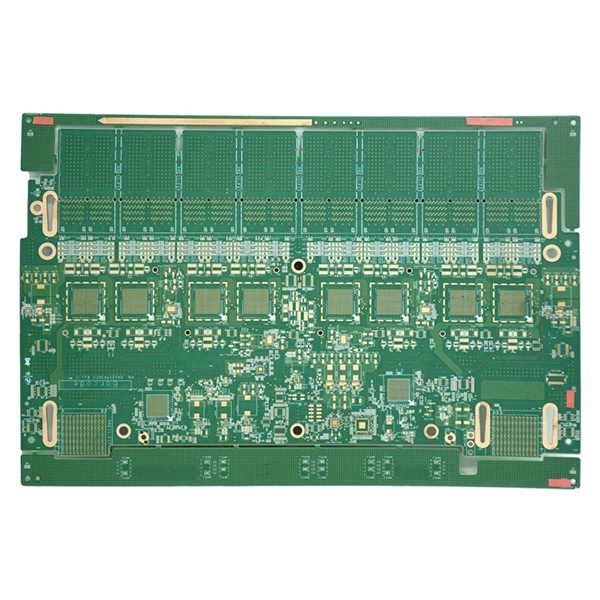

Tillverkning av switchkretskort för högdensitetsnätverk

Switchkretskort är vanligtvis utformade med flerskiktsstrukturer med 12 eller fler lager och bildförhållanden över 9:1 för att möta behoven av högdensitetsmontering och komplex signalöverföring.

Beskrivning
Linjebredden och avståndet når 0,075 och 0,090 mm och håldiametern är 0,225 mm, vilket gör dem lämpliga för sammankoppling med hög densitet. Tillverkning av kretskort för växlar använder ofta hybridpressningsprocesser, främst med höghastighetsmaterial med ultra låg förlust blandat med standard FR4-material för att balansera signalprestanda och kostnadskontroll. PCB-layouten innehåller vanligtvis ett stort antal optiska moduler eller höghastighetsanslutningsgränssnitt. För att uppfylla kraven på insättningsförlust och signalintegritet för högfrekventa och höghastighetssignaler används avancerad teknik som bakborrning och hartsplugghål + POFV i stor utsträckning i designen.

Huvudfunktioner för tillverkning av switch PCB

  • Flerskiktsstruktur, i allmänhet med 12 lager eller mer, lämplig för komplexa nätverksenhetsdesigner.
  • Högt bildförhållande, större än eller lika med 9:1, som stöder vertikal sammankoppling med hög densitet.
  • Fint kretshantverk, med minsta linjebredd/avstånd på 0,075/0,090 mm, som uppfyller kraven på höghastighetssignalöverföring.
  • Minsta håldiameter på 0,225 mm, lämplig för sammankoppling med hög densitet och miniatyriserad design.
  • Hybridpressningsprocess som kombinerar höghastighetsmaterial med ultralåg förlust med standard FR4 för balanserad prestanda och kostnad.
  • Många layouter för höghastighetsgränssnitt för att passa flera optiska moduler och höghastighetsanslutningsapplikationer.
  • Stöder bakborrning och resinplugghål + POFV-processer, vilket avsevärt minskar signalinsättningsförlusten och förbättrar signalintegriteten.
  • Anpassningsbara dimensioner, lagerantal, specialprocesser och gränssnittslayouter enligt kundens krav.

Huvudsakliga tillämpningar

  • Olika högpresterande moderkort och expansionskort för nätverksswitchar.
  • Core switching-utrustning för datacenter och cloud computing-plattformar.
  • Höghastighetsroutrar och kommunikationsutrustning för backbone-nätverk.
  • Core switching-utrustning för stora företagsnätverk och metropolitan area networks.
  • Höghastighetsmoduler för sammankoppling i basstationer och transmissionsnät för 5G-kommunikation.
  • Andra nätverks- och kommunikationsutrustningsområden med höga krav på höghastighetssignaler och högdensitetsinterconnection.
