genomgående hål pth inklusive DIP-insättning och lödning

Vanliga plug-in-komponenter (genomgående hål)

Vanliga plug-in-komponenter (genomgående hål) inkluderar, men är inte begränsade till, DIP-förpackade IC, elektrolytkondensatorer, keramiska kondensatorer, induktorer, transformatorer, kristalloscillatorer, kontaktdon, stifthuvuden, stiftuttag, reläer, säkringar, brytare och kraftenheter som TO-220 och TO-92. Genomgående hålmontering är inte bara lämplig för DIP-komponenter (Dual In-line Package), utan täcker också alla elektroniska delar som kräver PTH-montering (Plated Through Hole).

Process för montering av genomgående hål

1. Förberedelse och sortering:Enligt kundens BOM och produktionsplan förbereds och sorteras alla genomgående hålkomponenter som krävs för infogning.

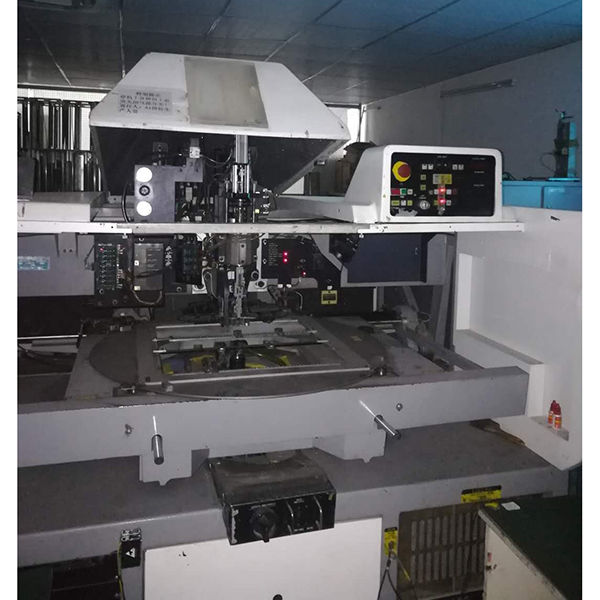

2. Insättning:Operatörer eller automatiserade maskiner sätter in komponenter – inklusive DIP-chips och olika PTH-delar – i specificerade PCB-hål, vilket säkerställer korrekt position, orientering och polaritet.
3. Formning av ledare (om det behövs):För vissa komponenter är ledningarna förformade för att bättre passa PCB-hålen och lödningsprocessen.
4. Inspektion och korrigering:De insatta komponenterna kontrolleras så att de är korrekta och eventuella felaktiga placeringar korrigeras omedelbart för att säkerställa monteringskvaliteten.
5. Lödning:Våglödning eller manuell lödning används för att fästa ledningarna för alla insatta komponenter ordentligt på PCB-pads, vilket säkerställer tillförlitliga elektriska anslutningar.
6. Trimning och rengöring av ledningar:Överflödiga ledningar trimmas efter lödning och kvarvarande flöde rengörs för att förbättra produktens utseende och prestanda.

Huvudsakliga tillämpningar av genomgående hålmontering

Genomgående hålmontering används i stor utsträckning i olika elektroniska produkter, särskilt de som kräver hög tillförlitlighet, hög effekt eller enkelt underhåll. Typiska användningsområden är hushållsapparater (t.ex. kontrollpaneler för TV, ljud, tvättmaskiner), industriella styrenheter (moderkort, PLC, inverterare), kommunikationsutrustning (routrar, switchar), fordonselektronik (instrumentpaneler, kraftmoduler), instrumentering, medicintekniska produkter och testinstrument.

Fördelar med montering med genomgående hål

• Lämplig för DIP-chips och alla komponenter med genomgående hål, stödjer ett brett utbud av processer.
• Hög mekanisk hållfasthet och robusta lödfogar, med utmärkt vibrationsmotstånd och tillförlitlighet.
• Stödjer högeffektskomponenter och komponenter med stor storlek för bättre värmeavledning och strömförsörjning.
• Enklare underhåll och utbyte av insatta komponenter, vilket sänker underhållskostnaderna.
• Mogen process och avancerad utrustning, lämplig för olika behov av elektroniktillverkning.

Skillnad mellan genomgående hålmontering och SMT

Genomgående hålmontering (PTH) används främst för större eller mekaniskt krävande komponenter, medan SMT (Surface Mount Technology) är idealisk för miniatyriserade, högdensitets och högautomatiserade monteringar. Fördelarna med genomgående hålmontering är hög tillförlitlighet och enklare reparation, medan SMT kan spara utrymme och förbättra produktionseffektiviteten.

Fördelar med vår tjänst för montering av genomgående hål

Vi har ett erfaret team som är specialiserat på isättning och lödning och som stöder både manuella och automatiserade processer. Vi kan uppfylla ett komplett utbud av krav inklusive insättning, lödning, blytrimning och rengöring för alla PTH-komponenter, inklusive men inte begränsat till DIP-paket. Strikt kvalitetskontroll säkerställer en stabil och tillförlitlig produktkvalitet. Vi kan skräddarsy process- och inspektionsstandarderna efter kundens behov, vilket gör att vi verkligen kan erbjuda one-stop-monteringstjänster för genomgående hål.
