Genomgående vior

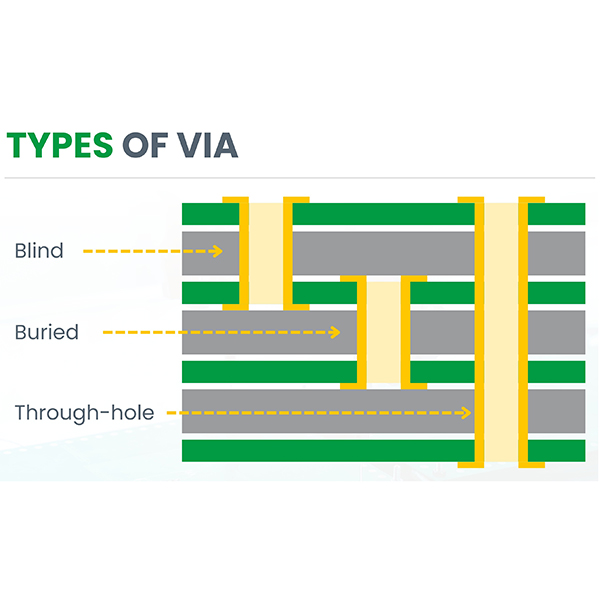

Genomgående hål används för att ansluta alla lager på ett mönsterkort

Genomgående hål är öppningar som tränger igenom alla lager på ett mönsterkort, med öppningar i båda ändar. De används vanligen för att ansluta kretsspår mellan lager och för komponentledningar och är en standardtyp av hål i traditionell mönsterkortsdesign.

Beskrivning

Vior för genomgående hålär en vanlig typ av hålstruktur i kretskort. Det är hål som går från den ena sidan av kretskortet till den andra och som används för att ansluta ledande spår mellan olika lager på kretskortet och även som monteringspunkter för komponentledningar.

Viktiga egenskaper

  1. Genomtränger alla lager på kretskortet, från det översta lagret till det nedersta lagret, med båda ändarna exponerade på kretskortets yta. Hålet är helt transparent.
  2. Används vanligen för att ansluta ledande spår mellan olika lager på kretskortet och för montering av komponentledningar.
  3. Tillverkas med hjälp av mogna processer, som vanligtvis omfattar mekanisk borrning eller laserborrning följt av metallisering (galvanisering) för att uppnå elektrisk kontinuitet.

Tillämpningar

  1. Upprätta elektriska anslutningar mellan kretskortsskikt.
  2. Tillåter lödning av traditionella komponenter med genomgående hål (motstånd, kondensatorer, IC-kretsar etc.) genom att stiften förs in i hålen.
  3. Används ofta i olika typer av kretskort, särskilt dubbelsidiga och flerlagers kretskort.

Fördelar

  1. Säkra anslutningar med stabil och tillförlitlig elektrisk prestanda.
  2. Mogen tillverkningsprocess, låg kostnad, lämplig för massproduktion.
  3. Underlättar manuell montering och underhåll.
